Czujnik hamulca Zoom

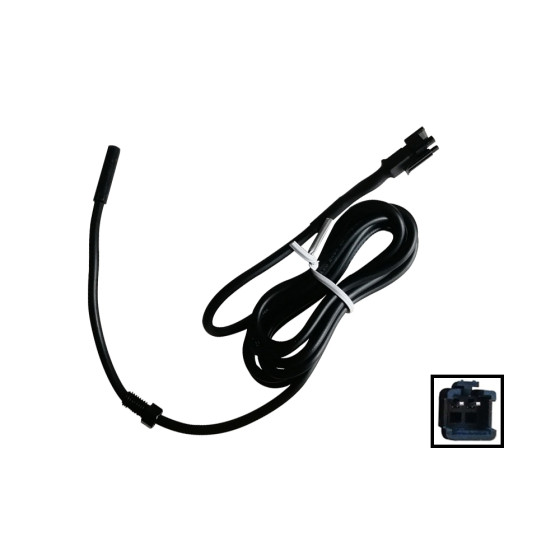

2-pinowy magnetyczny czujnik hamulca do dźwigni Zoom

Czujnik odcięcia zasilania hamulca przeznaczony do dźwigni Zoom, w które wyposażonych jest wiele hulajnóg elektrycznych. Odcina zasilanie silnika natychmiast po uruchomieniu dźwigni – jest to wymóg przepisów, a jego działanie jest sprawdzane podczas każdego przeglądu.

Działanie

Czujnik jest magnetyczny: nie zawiera żadnych ruchomych części, co wyklucza mechaniczne zużycie styku. Magnes połączony na stałe z dźwignią zamyka obwód po jej ściśnięciu. Styk jest normalnie otwarty: w stanie spoczynku nie przewodzi prądu, a zamyka się podczas hamowania.

Charakterystyka

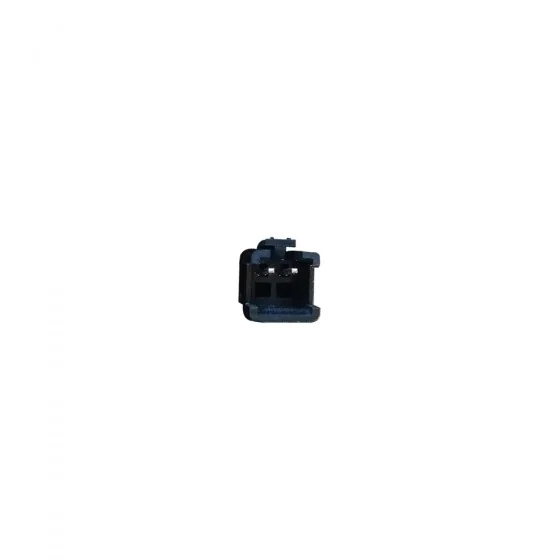

Długość całkowita 160 cm. Złącze męskie dwupinowe. Waga 36 g.

Montaż

Czujnik montuje się w oryginalnym położeniu na dźwigni i podłącza do istniejącej wiązki przewodów. Nie jest wymagana żadna regulacja, ale odległość między magnesem a czujnikiem musi pozostać zgodna z oryginalnym montażem: jeśli jest zbyt duża, styk nie zostanie zamknięty podczas zaciskania.

Diagnostyka

Pojazd, który nie przyspiesza, przerywane wyłączanie silnika podczas jazdy lub hamulec, który nie wyłącza już silnika: wszystkie te trzy objawy są związane z tym czujnikiem. Należy sprawdzić ciągłość na obu stykach, przy dźwigni w pozycji spoczynkowej, a następnie w pozycji zaciśniętej. W przypadku styku normalnie otwartego przerwany przewód lub nieprawidłowo podłączone złącze nie generują żadnego sygnału hamowania, a wyłączenie silnika następuje bez sygnalizacji kontrolką. Przed podejrzewaniem sterownika należy sprawdzić złącze.
